Servis DVR 16CH Hikvision – Laporan Analisis Teknis DVR Hikvision 16 Channel

Model: DS-7216HQHI-K1
Serial Number: C14922178
Tanggal Pemeriksaan: 1 Juni 2025
Teknisi Pemeriksa: Dhani
Nomor Penanganan (Handling Number): 0282401712020

1. Status Umum /kondisi Perangkat

Servis DVR 16CH Hikvision – Perangkat DVR Hikvision model DS-7216HQHI-K1 dilaporkan tidak dapat menyala (no boot). Berdasarkan hasil inspeksi fisik dan pemeriksaan awal, di ketahui bahwa hanya kipas pendingin yang berputar /menyala saat di beri daya, namun tidak ada tanda-tanda proses booting, tampilan HDMI/VGA tidak aktif, dan indikator tidak menyala.

2. Hasil Pemeriksaan

a. Tegangan Input & Distribusi Daya:

Adaptor eksternal 12V 3.33A (as per label) memberikan output normal dan stabil di 12V DC.
Namun, pada pemeriksaan jalur regulator internal, tidak di temukan keluaran tegangan sekunder 5V, 3.3V, atau 1.2V yang biasa di gunakan untuk memberi daya pada:
- SoC (System-on-Chip),
- Flash storage (SPI/NAND),
- DDR Memory,
- Peripheral controller.

b. Regulator Power Supply Internal:

Sirkuit switching regulator teridentifikasi tidak berfungsi.
Tidak ada sinyal switching atau tegangan output, di sebabkan oleh:
- IC regulator rusak,
- Short pada komponen keluaran,
- Overheat jangka panjang yang menyebabkan kegagalan /kerusakan silikon.

3. Kondisi Fisik Komponen

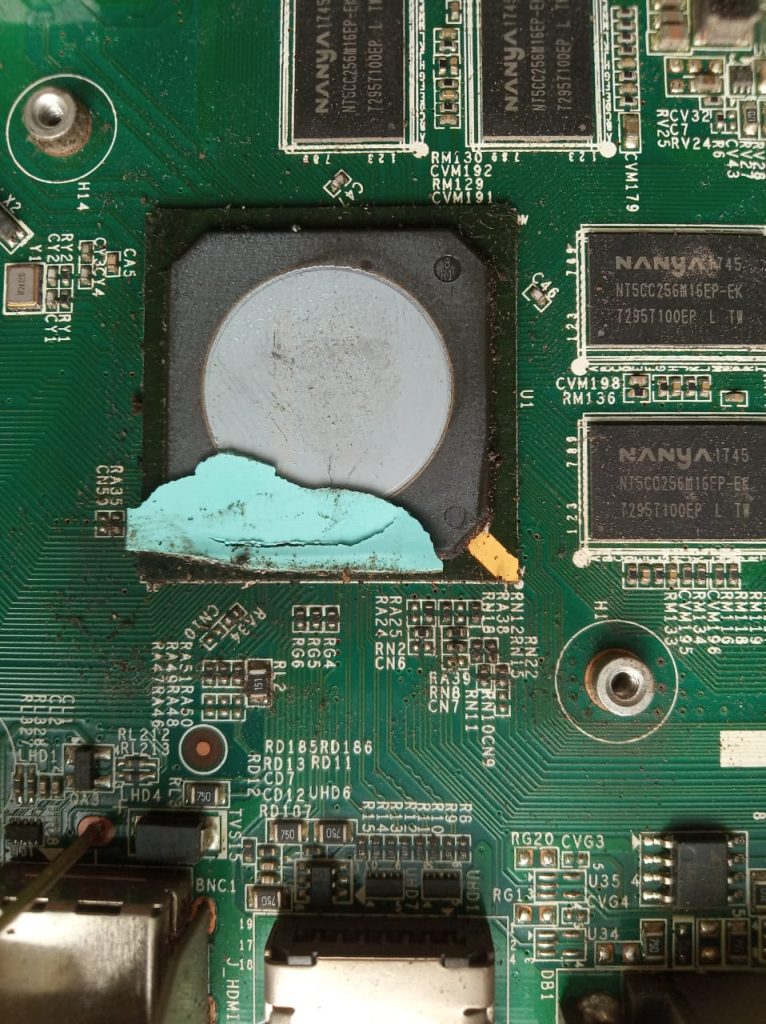

Thermal Pad Heatsink:
- Heatsink pada SoC di ketahui kondisi kering dan getas, sehingga menyebabkan overheating pada chip utama.

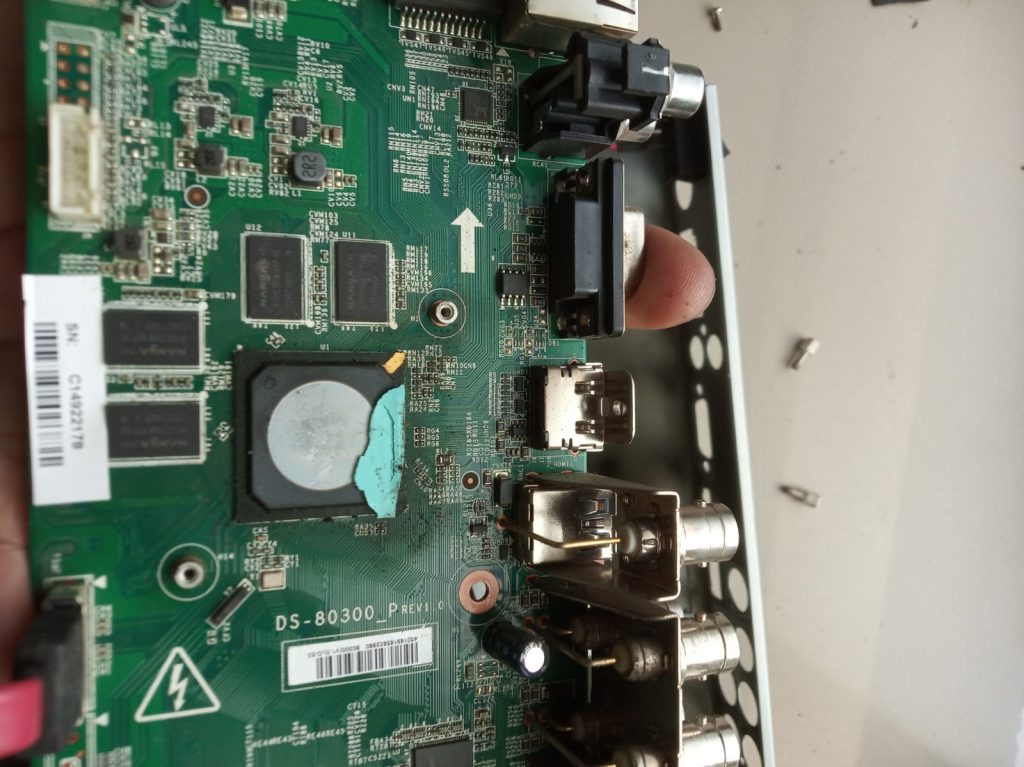

SoC dan Sekitarnya:
- Di temukan banyak residu /bekas minyak dan debu menempel di sekitar area SoC.

4. Diagnosa Kerusakan

Berdasarkan gejala dan hasil pemeriksaan serta pengukuran:

Komponen	Status	Keterangan
Tegangan Input 12V	Normal	Tidak ada dropout
Regulator Switching	Tidak aktif	Tidak ada tegangan output
SoC (Main Chipset)	Dingin / Tidak Aktif	Tidak mendapat suplai daya
Heatsink	Getas /Rsk Tidak Efektif	Perlu penggantian thermal pad
Permukaan PCB	Terkontaminasi minyak /uap	Banyak minyak dan debu

5. Rekomendasi

🔧 Tidak di sarankan di lakukan perbaikan modul tingkat lanjut, mengingat:

Potensi kerusakan menyeluruh pada regulator dan SoC,
PCB mengalami kontaminasi berat,
Thermal pad gagal fungsi.

Rekomendasi akhir:
Melakukan penggantian unit DVR baru dengan spesifikasi yang setara atau lebih tinggi untuk sistem keamanan jangka panjang.

6. Catatan untuk Pengguna Akhir /End – user

Agar kerusakan serupa tidak terulang:

Tempatkan DVR di ruangan yang bersih, bebas debu/minyak, dan memiliki sirkulasi udara yang cukup.
Bersihkan unit secara berkala, terutama pada area ventilasi, kipas pendingin dan heatsink.
Hindari pemasangan di dekat area dapur, potensi asap atau uang air / uap minyak dari penggorengan
Hindari pemasangan pada dinding dengan posisi soket input kabel menghadap keatas.
Opsional – menambahkan box panel berventilasi atau kipas pembuangan udara panas

Status Akhir Pemeriksaan:

Perangkat mengalami kegagalan daya internal dan tidak dapat di nyalakan. Di sarankan penggantian unit.
